121597 Timing gereedschap Ford 1.5L EcoBoost 3 cilinder 150PK motor

Gereedschapset voor het afstellen van de timing voor de nieuwere generatie van de Eco Boost 3Cyl. Ford-motoren met een cilinderinhoud van 1,5 liter.

Deze motoren worden aangedreven door een distributieketting en vereisen een aangepast afstelgereedschap voor de nokkenassen. Deze motoren zijn vanaf 2017 ingebouwd in de Fiesta ST, Focus, Puma en Kuga en hebben respectievelijk 150PK en 200PK.
Het speciale nokkenasgereedschap wordt gebruikt op de inlaatnokkenas en zorgt zo voor de basispositie voor de distributieketting met markeringen.

Geschikt voor motorcodes:
UNDA, Y1DA, Y2DA, YZDA, YZDB, YZJA

Geïnstalleerd in de volgende voertuigen:
Ford: Puma, Kuga, Focus, Fiesta,

OPMERKING:
De nokkenasverstellers en het kleppendeksel hoeven niet losgemaakt te worden om de distributieketting alleen.
Indien het nodig is de nokkenasverstellers te demonteren, kan de tegenhouder ook voor de uitlaatnokkenas worden gebruikt.
De distributieketting is voorzien van markeringen voor zowel de nokkenassen als de krukas, die moeten overeenkomen met de betreffende wielmarkeringen.
Er is geen contactpen voor de krukas.

Tips:
Aanhaalmomenten die mogelijk nodig zijn:
Krukasriemschijf: Niveau 1: 140 Nm, Niveau 2: 90° graden losdraaien, Niveau 3: 100 Nm, Niveau 4: 90° graden, Niveau 5: 15° graden
Kleppendeksel: Niveau 1: 5 Nm, Niveau 2: 10 Nm, Niveau 3: 10 Nm + 30° graden
Glijrails: 10 Nm Kettingspanner
: 10 Nm
Nokkenastandwielen: Niveau 1: 25 Nm, Niveau 2: Losdraaien: 90° graden, Niveau 3 : 25 Nm, Niveau 4: 45 Nm, Niveau 5: 90° graden
Voorkap: 2x medium schroeven nabij motorhouder: Niveau 1: 30 Nm, Niveau 2: 90° graden, Niveau 3: 5° graden / 19x schroeven aan de buiten het afdichtingsvlak: 24 Nm Leveringsomvang

Artikelnr.: 118885 Vliegwielblokkeergereedschap, te gebruiken zoals Ford 303-1643

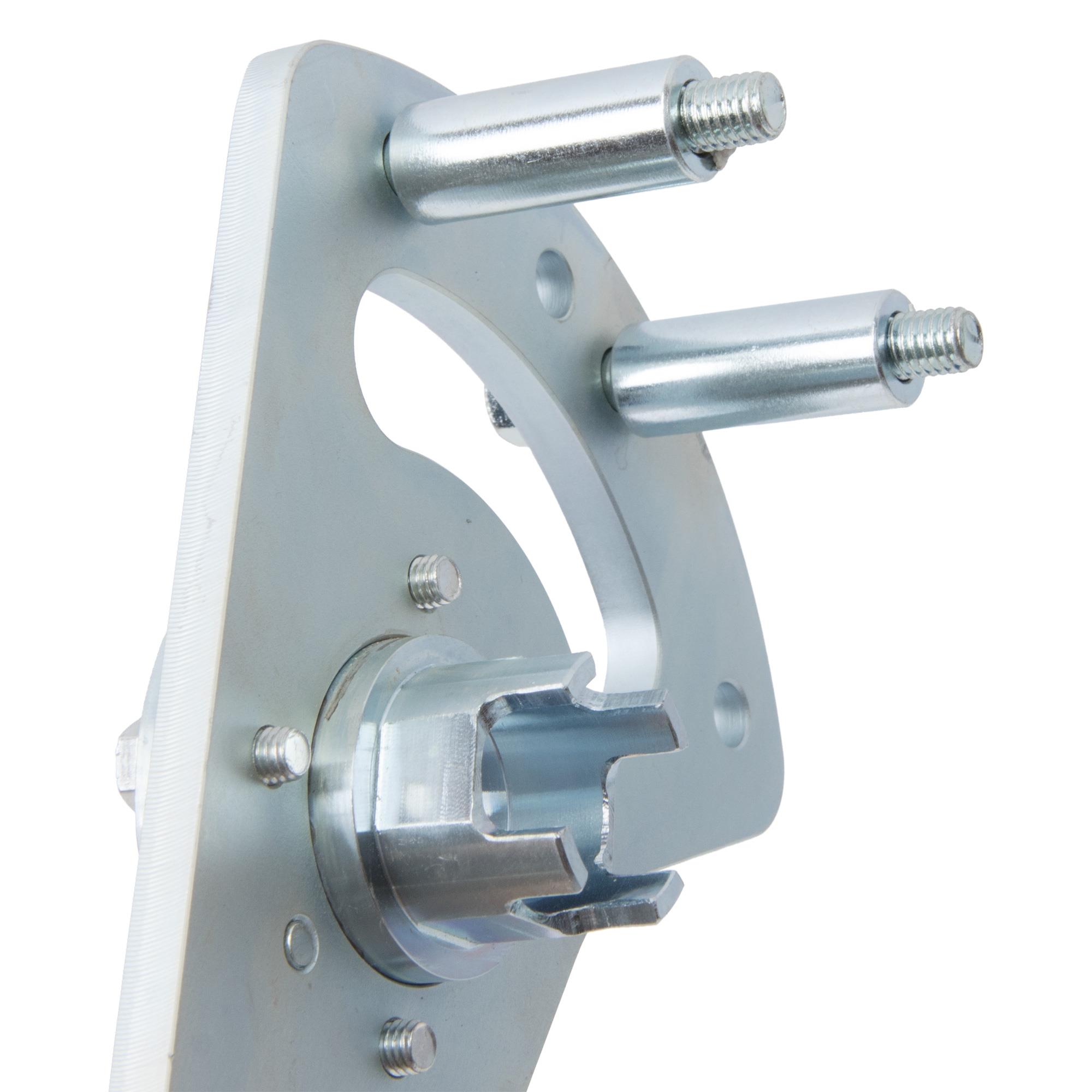

Artikelnr.: 120763 Nokkenasblokkeergereedschap en afstelgereedschap voor distributieketting 1,5L EcoBoost (vanaf 2017) te gebruiken zoals 303-1649
Artikelnr.: 118568 Montagegereedschap voor krukaskeerring aan de voorzijde voor Ford EcoBoost 1.2 en 1.5 te gebruiken. zoals 303-1645
Artikelnr.: 112906 Borgpen kettingspanner
Artikelnr.: 51003 Stevige opbergkoffer

Dit is geen origineel gereedschap. De OE-nummers zijn alleen bedoeld voor vergelijkingsdoeleinden.

Vergelijkingsnummers voor "Tax timing tool Ford 1.5L EcoBoost 3 cilinder 150PS motor"
OEM: 3031643 - 3031645 - 3031649
